آیا تا به حال فکر کرده‌اید یک آسمان‌خراش چگونه کاملاً تراز ساخته می‌شود یا یک تونل از دو طرف کوه، دقیقاً در یک نقطه به هم می‌رسد؟ پاسخ در یک مفهوم کلیدی نهفته است: بنچ مارک در نقشه برداری. این نقاط به ظاهر ساده، در حقیقت قلب تپنده دقت در مهندسی عمران، شهرسازی و هر پروژه‌ای هستند که با زمین سر و کار دارد.
در این راهنمای جامع، قصد داریم شما را از سطح مبتدی به درک عمیق و حرفه‌ای از نقطه مبنا در نقشه برداری برسانیم. اگر می‌خواهید بدانید این نقاط چگونه ایجاد، اندازه‌گیری و منتقل می‌شوند و چه استانداردهایی بر آن‌ها حاکم است، این مقاله برای شما نوشته شده است. پس تا انتها همراه ما باشید تا با تسلط بر این مفهوم، ارزش و دقت پروژه‌های خود را تضمین کنید.
نقطه مبنا (Benchmark): سنگ بنای دقت در هر پروژه

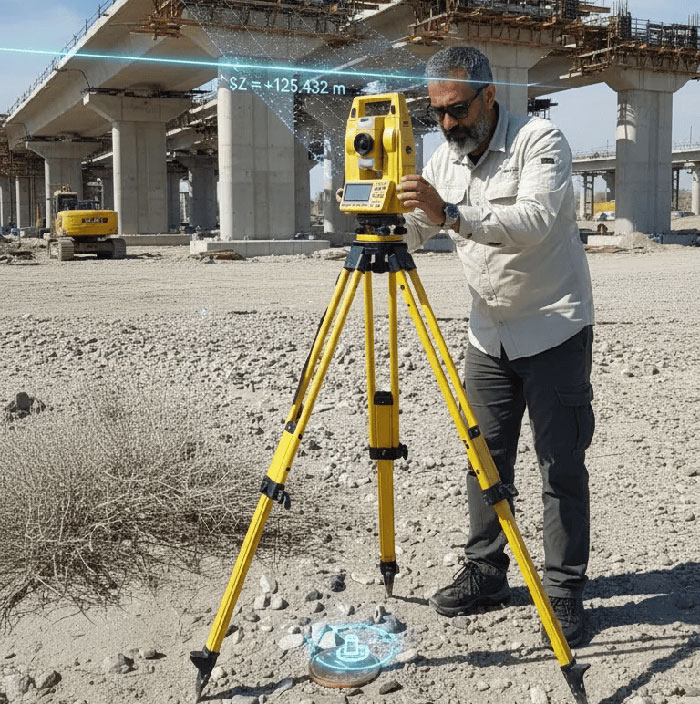

به زبان ساده، بنچ مارک (Benchmark) یا نقطه مبنا، یک نقطه ثابت، پایدار و مشخص روی زمین است که ارتفاع آن نسبت به یک سطح مبنای معین (معمولاً سطح آب‌های آزاد) با دقت بسیار بالا اندازه‌گیری شده است. این نقطه به عنوان یک مرجع ارتفاعی مطلق عمل می‌کند و تمام اندازه‌گیری‌های ارتفاعی دیگر در یک پروژه، نسبت به آن سنجیده می‌شوند.
تصور کنید قصد ساخت یک ساختمان را دارید. اگر ارتفاع تمام طبقات، فونداسیون و حتی لوله‌کشی‌ها بر اساس یک نقطه مرجع دقیق و یکسان نباشد، چه فاجعه‌ای رخ می‌دهد؟ بنچ مارک دقیقاً همان نقطه اتکایی است که از بروز چنین خطاهایی جلوگیری کرده و هماهنگی بین تمام بخش‌های اجرایی پروژه را تضمین می‌کند.
نکته مهم: بنچ مارک فقط یک میخ یا علامت ساده روی زمین نیست. این نقطه دارای شناسنامه، مختصات دقیق (طول، عرض و ارتفاع) و از همه مهم‌تر، پایداری فیزیکی است تا در طول زمان دچار تغییر و جابجایی نشود.
چرا بنچ مارک در نقشه برداری یک اصل حیاتی است؟
اهمیت بنچ مارک زمانی مشخص می‌شود که به عواقب نبود آن فکر کنیم. بدون یک نقطه مبنای قابل اعتماد، هر بخش از پروژه مرجع خودش را خواهد داشت و این یعنی آشفتگی محض. کاربرد بنچمارک در نقشه برداری فراتر از یک الزام فنی است؛ یک ضرورت اقتصادی و ایمنی است.
- جلوگیری از خطاهای پرهزینه: یک خطای چند سانتی‌متری در تعیین ارتفاع در پروژه‌ای مانند راه‌آهن یا خطوط انتقال آب می‌تواند میلیون‌ها تومان خسارت به بار آورد.
- ایجاد زبان مشترک: بنچ مارک یک زبان مشترک بین تمام تیم‌های مهندسی (نقشه‌بردار، معمار، سازه) ایجاد می‌کند تا همه بر اساس یک مبنای واحد کار کنند.
- پایش و کنترل تغییرات: در پروژه‌های بزرگ مانند سدسازی یا گودبرداری، از بنچ مارک‌ها برای پایش نشست زمین یا تغییر شکل سازه‌ها در طول زمان استفاده می‌شود.
انواع بنچ مارک در نقشه برداری (از ژئودتیک تا ساختمانی)
بنچ مارک‌ها بر اساس دقت، پایداری و کاربردشان به دسته‌های مختلفی تقسیم می‌شوند. شناخت این انواع به شما کمک می‌کند تا برای هر پروژه، نقطه مبنای مناسب را انتخاب کنید.
بنچ مارک‌های اصلی یا ژئودتیک (Primary Benchmarks)
این‌ها نقاط مادر در شبکه نقشه‌برداری یک کشور هستند. بنچ مارک‌های ژئودتیک توسط سازمان‌های ملی مانند سازمان نقشه‌برداری کشور در ایران با بالاترین دقت ممکن (در حد میلی‌متر) و با استفاده از روش‌های ترازیابی دقیق و مشاهدات ماهواره‌ای (GPS/GNSS) ایجاد می‌شوند. این نقاط بسیار پایدار بوده و به عنوان مبنایی برای ایجاد سایر بنچ مارک‌ها عمل می‌کنند.
بنچ مارک‌های فرعی یا کاری (Working Benchmarks)
این نقاط، رایج‌ترین نوع بنچ مارک نقشه برداری در پروژه‌های عمرانی هستند. مهندسان نقشه‌بردار با استفاده از بنچ مارک‌های اصلی، این نقاط را در اطراف محدوده پروژه با دقت مورد نیاز ایجاد می‌کنند. این کار باعث می‌شود دسترسی به نقطه مبنا در حین اجرای پروژه ساده‌تر و سریع‌تر باشد. این نقاط معمولاً با بتن‌ریزی و نصب یک پین فلزی مشخص می‌شوند.
بنچ مارک‌های موقت (Temporary Benchmarks – TBM)
گاهی در حین عملیات روزانه، نیاز به یک نقطه مبنای موقت وجود دارد. این نقاط (مثلاً علامتی روی دیوار، گوشه یک فونداسیون یا یک میخ فولادی) برای مدت کوتاهی (مثلاً یک روز کاری) ایجاد می‌شوند و دقت آن‌ها به اندازه بنچ مارک‌های کاری نیست، اما برای انجام کارهای اجرایی سریع کفایت می‌کنند.
کاربرد بنچ مارک در نقشه برداری
کاربرد بنچمارک در نقشه برداری بسیار گسترده است، اما در اینجا به ۶ مورد از مهم‌ترین آن‌ها اشاره می‌کنیم:
- پروژه‌های ساختمانی: کنترل تراز فونداسیون، طبقات، و ارتفاع نهایی ساختمان.
- راه و راه‌آهن: تعیین دقیق شیب مسیر برای حرکت ایمن وسایل نقلیه و تخلیه آب‌های سطحی.
- سدسازی و مدیریت آب: کنترل ارتفاع تاج سد، سرریزها و تراز آب دریاچه.
- تونل‌سازی: اطمینان از اینکه حفاری از دو طرف مختلف، دقیقاً در یک نقطه و ارتفاع به هم می‌رسند.
- نقشه‌برداری توپوگرافی: تهیه نقشه‌های دقیق از پستی و بلندی‌های زمین.
- پایش نشست (Monitoring): اندازه‌گیری میزان نشست ساختمان‌های بلند، پل‌ها و سازه‌های حساس در طول زمان.
داستان‌سرایی داده‌محور: طبق گزارش‌های مهندسی، خطای تنها ۱ سانتی‌متر در شیب‌بندی یک کانال انتقال آب به طول ۱۰ کیلومتر می‌تواند ظرفیت انتقال آن را تا ۱۵٪ کاهش دهد. اینجاست که دقت میلی‌متری یک بنچ مارک نقشه برداری ارزش خود را که بسیار فراتر از هزینه ایجاد آن است، نشان می‌دهد. این مانند تنظیم کردن کوک یک پیانو قبل از یک کنسرت بزرگ است؛ بدون آن، زیباترین قطعه هم ناهماهنگ و فاجعه‌بار خواهد بود.

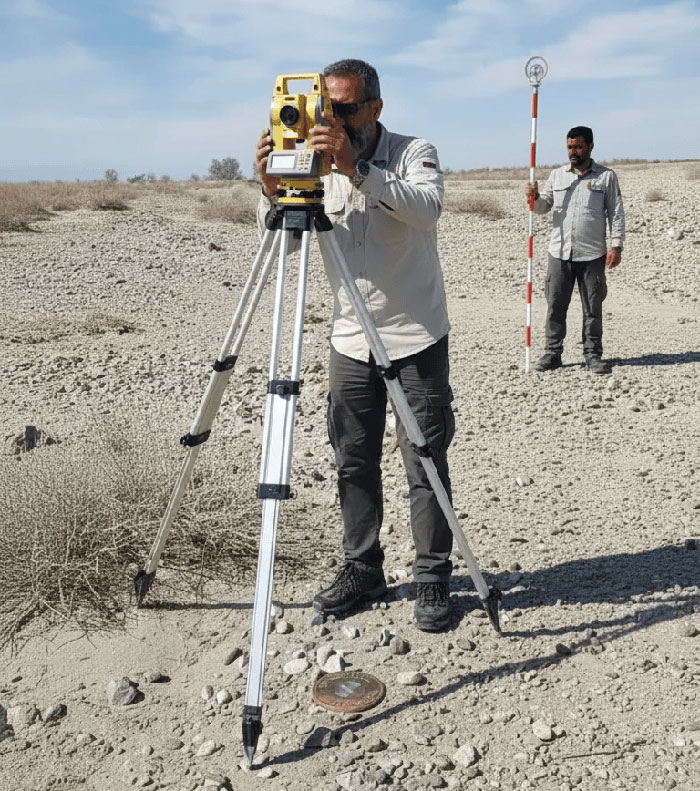

آموزش گام به گام انتقال بنچ مارک (روش ترازیابی دقیق)
یکی از رایج‌ترین وظایف یک نقشه‌بردار، انتقال ارتفاع از یک بنچ مارک معلوم به یک نقطه جدید است. این فرآیند که به آن ترازیابی (Levelling) می‌گویند، با دقت بالایی انجام می‌شود.
مرحله ۱: شناسایی و آماده‌سازی
ابتدا بنچ مارک اصلی (BM) با ارتفاع معلوم را پیدا کنید. دوربین نیوو (ترازیاب) را در نقطه‌ای مناسب بین بنچ مارک اصلی و نقطه‌ای که می‌خواهید ارتفاع آن را تعیین کنید، مستقر و تراز نمایید.
مرحله ۲: قرائت عقب (Backsight – BS)
شاخص (میر یا استاف) را به صورت کاملاً عمودی روی بنچ مارک اصلی قرار دهید. از طریق دوربین، عددی که تار رتیکول روی شاخص نشان می‌دهد را بخوانید. این عدد، قرائت عقب شماست.
مرحله ۳: قرائت جلو (Foresight – FS)
بدون جابجا کردن دوربین، شاخص را به نقطه جدید (نقطه مورد نظر) منتقل کرده و مجدداً به صورت عمودی نگه دارید. عددی که دوربین روی شاخص در این نقطه نشان می‌دهد، قرائت جلو شماست.
مرحله ۴: محاسبه و کنترل خطا
ارتفاع نقطه جدید از فرمول زیر به دست می‌آید:
ارتفاع نقطه جدید=(ارتفاع بنچ مارک اصلی+قرائت عقب)−قرائت جلو \text{ارتفاع نقطه جدید} = (\text{ارتفاع بنچ مارک اصلی} + \text{قرائت عقب}) – \text{قرائت جلو} ارتفاع نقطه جدید=(ارتفاع بنچ مارک اصلی+قرائت عقب)−قرائت جلو
برای مسیرهای طولانی، این فرآیند به صورت پیمایشی تکرار می‌شود و در انتها برای اطمینان از صحت کار، محاسبات کنترل خطا (مانند خطای بست) انجام می‌گیرد.
هشدار: یکی از بزرگترین اشتباهات در انتقال بنچ مارک، عمود نگه نداشتن شاخص (میر) است. حتی انحراف جزئی شاخص می‌تواند منجر به خطای قابل توجهی در قرائت و محاسبه ارتفاع شود. همیشه از تراز حبابی روی شاخص استفاده کنید.
استانداردها و نشانه‌گذاری بنچ مارک‌ها در ایران و جهان
برای یکپارچگی و قابلیت اطمینان، بنچ مارک‌ها طبق استانداردهای مشخصی ساخته و علامت‌گذاری می‌شوند.
استانداردهای ملی (نشریه ۱۱۹ سازمان برنامه و بودجه)
در ایران، استاندارد بنچ مارک و روش‌های ترازیابی دقیق عمدتاً بر اساس ضوابط «نشریه شماره ۱۱۹» با عنوان «دستورالعمل‌های هم‌ترازی و کنترل‌های ارتفاعی» تعیین می‌شود. این نشریه دقت مورد نیاز برای کارهای مختلف (درجه ۱، ۲، ۳ و ۴) و مشخصات ساخت بنچ مارک را تعریف می‌کند.
علائم و نشانه‌های استاندارد یک بنچ مارک

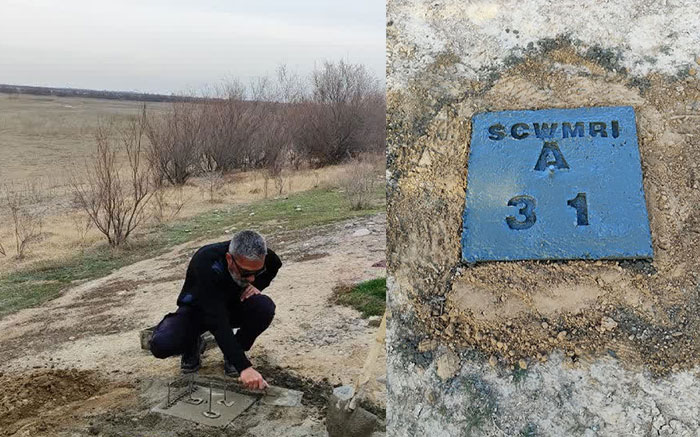

یک بنچ مارک استاندارد معمولاً به شکل یک دیسک برنزی یا پین فولادی ضدزنگ است که در یک بلوک بتنی مستحکم کار گذاشته شده است. روی این دیسک اطلاعاتی مانند:
- نام سازمان ایجادکننده (مثلاً سازمان نقشه‌برداری کشور)
- شماره یا کد نقطه
- سال ایجاد
- یک علامت + یا نقطه در مرکز برای محل دقیق قرائت
حک می‌شود. این کار شناسایی و استفاده از آن را در آینده تضمین می‌کند.
تجهیزات و روش‌های نوین ایجاد و اندازه‌گیری بنچ مارک
اگرچه ترازیاب‌های اپتیکی (نیوو) همچنان کاربرد دارند، اما امروزه از تجهیزات پیشرفته‌تری برای این کار استفاده می‌شود:
- ترازیاب‌های دیجیتال (Digital Levels): این دستگاه‌ها با استفاده از شاخص‌های بارکددار، خطای قرائت انسانی را حذف کرده و سرعت و دقت را به شدت افزایش می‌دهند.
- گیرنده‌های GNSS/GPS: برای ایجاد شبکه‌های ارتفاعی در مناطق وسیع و دستیابی به دقت‌های بالا، از گیرنده‌های ماهواره‌ای دقیق در حالت استاتیک یا RTK استفاده می‌شود. این روش‌ها می‌توانند به دقت میلی‌متری در تعیین ارتفاع دست یابند.
- توتال استیشن‌ها: این ابزارهای همه‌کاره نیز برای انتقال ارتفاع در فواصل کوتاه و در پروژه‌های ساختمانی کاربرد فراوانی دارند.
میانبر: برای پروژه‌های کوچک و متوسط، استفاده ترکیبی از یک گیرنده GPS برای آوردن یک نقطه مبنای دقیق به محدوده پروژه و سپس استفاده از یک ترازیاب دیجیتال برای توزیع آن در نقاط کاری، سریع‌ترین و بهینه‌ترین روش است.
جمع‌بندی
همانطور که دیدیم، بنچ مارک در نقشه برداری بسیار فراتر از یک نقطه فیزیکی است؛ این مفهوم، نماد دقت، هماهنگی و اطمینان در دنیای مهندسی است. از آسمان‌خراش‌های سر به فلک کشیده تا پروژه‌های زیربنایی ملی، همگی بر پایه‌ی این نقاط مبنای دقیق استوار هستند. تسلط بر اصول ایجاد، انتقال و کنترل بنچ مارک، یک مهارت حیاتی برای هر مهندس عمران و نقشه‌بردار حرفه‌ای است.
