همه چیز درباره نقشه UTM

تصور کنید می‌خواهید یک ملک بخرید، اما سند آن هیچ مرز مشخصی ندارد. یا قصد دارید یک پروژه عمرانی بزرگ را شروع کنید، اما مختصات دقیق زمین را نمی‌دانید. این عدم قطعیت می‌تواند منجر به ضررهای مالی هنگفت، اختلافات حقوقی و شکست کامل پروژه شود. اینجاست که یک سوال کلیدی مطرح می‌شود: چگونه می‌توان به هر نقطه روی کره زمین یک آدرس منحصر به فرد و دقیق داد؟

پاسخ در یک سیستم جهانی و استاندارد نهفته است: نقشه UTM. این سیستم که مخفف Universal Transverse Mercator (سیستم مختصات جهانی مرکاتور معکوس) است، یک زبان مشترک برای تمام مهندسان، نقشه‌برداران، مدیران شهری و حتی طبیعت‌گردان در سراسر دنیا فراهم می‌کند. نقشه UTM ملک چیست؟ در واقع شناسنامه مختصاتی دقیق و بدون ابهام یک قطعه زمین است که موقعیت آن را با دقت سانتی‌متر مشخص می‌کند.

با در دست داشتن این نقشه، شما می‌توانید با اطمینان کامل معامله کنید، پروژه‌های خود را با دقت میلی‌متری اجرا نمایید، از تجاوز به حریم املاک مجاور جلوگیری کنید و اسناد و مدارک قانونی خود را با استانداردهای روز دنیا مطابقت دهید. دیگر خبری از آدرس‌های گنگ و مرزهای نامشخص نخواهد بود. این همان دقتی است که موفقیت پروژه‌های شما را تضمین می‌کند.

اگر آماده‌اید تا با این ابزار قدرتمند آشنا شوید و بفهمید چگونه نقشه UTM بگیریم، این راهنمای جامع را تا انتها مطالعه کنید. ما شما را قدم به قدم با تمام جزئیات، از مفاهیم پایه تا کاربردهای پیشرفته و هزینه‌ها آشنا خواهیم کرد.

نقشه UTM چیست؟

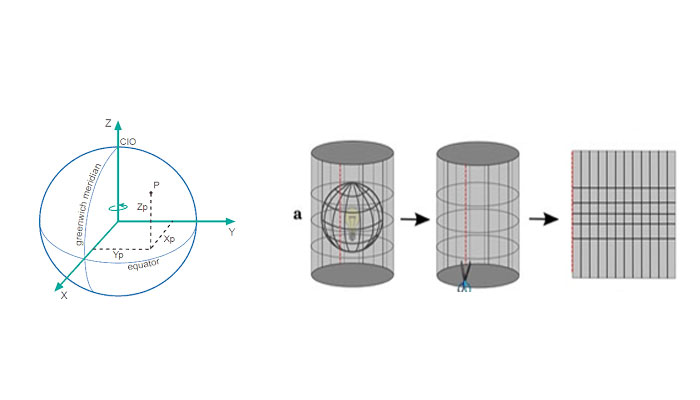

به زبان ساده، نقشه UTM یک سیستم مختصات دو بعدی (صفحه‌ای) است که سطح کروی و ناهموار زمین را به یک شبکه مسطح و قابل اندازه‌گیری تبدیل می‌کند. این کار به ما اجازه می‌دهد موقعیت هر نقطه را به جای استفاده از طول و عرض جغرافیایی (که بر حسب درجه هستند و محاسبات آن‌ها پیچیده است)، با استفاده از مختصات متری (بر حسب متر) بیان کنیم.

بر خلاف سیستم‌های محلی که فقط در یک منطقه خاص معتبر بودند، UTM یک سیستم جهانی است که توسط ارتش آمریکا پس از جنگ جهانی دوم برای ایجاد یک استاندارد نظامی یکپارچه توسعه یافت و امروزه به اصلی‌ترین سیستم مختصات در کاربردهای غیرنظامی مانند نقشه‌برداری، GIS، مدیریت زمین و پروژه‌های عمرانی تبدیل شده است. UTM مخفف چیست؟ همانطور که اشاره شد، مخفف عبارت Universal Transverse Mercator است که به روش ریاضی مورد استفاده برای مسطح‌سازی کره زمین اشاره دارد. این سیستم، کره زمین را به ۶۰ قاچ (زون) تقسیم کرده و هر قاچ را به صورت جداگانه روی یک صفحه تصویر می‌کند تا خطاها به حداقل برسد.

اجزای نقشه UTM

برای درک کامل یک نقشه UTM، باید با اجزا و مفاهیم کلیدی آن آشنا شوید. این مفاهیم مانند کلمات یک زبان جدید هستند که به شما امکان خواندن دقیق نقشه را می‌دهند.

زون (Zone): تقسیم‌بندی هوشمندانه زمین

همانطور که گفته شد، سیستم UTM کل کره زمین (از عرض جغرافیایی ۸۴ درجه شمالی تا ۸۰ درجه جنوبی) را به ۶۰ قاچ عمودی ۶ درجه‌ای تقسیم می‌کند. این قاچ‌ها از غرب به شرق از شماره ۱ تا ۶۰ شماره‌گذاری می‌شوند. کشور ما، ایران، عمدتاً در زون‌های ۳۸، ۳۹، ۴۰ و ۴۱ قرار می‌گیرد. هر نقشه UTM باید مشخص کند که مختصات ارائه شده مربوط به کدام زون است، زیرا یک زوج مختصات در زون‌های مختلف، به نقاط متفاوتی اشاره دارند.

مختصات شرقی (Easting) و شمالی (Northing): آدرس دقیق شما روی نقشه

درون هر زون، یک سیستم مختصات کارتزین (مانند محورهای X و Y در ریاضی) تعریف می‌شود:

• Easting (مختصات شرقی): این عدد فاصله یک نقطه را بر حسب متر از یک خط مبدأ فرضی در غرب زون نشان می‌دهد. برای جلوگیری از منفی شدن اعداد، به خط نصف‌النهار مرکزی هر زون، مقدار قراردادی ۵۰۰,۰۰۰ متر اختصاص داده می‌شود. این مقدار معادل محور Xها است.
• Northing (مختصات شمالی): این عدد فاصله یک نقطه را بر حسب متر از خط استوا نشان می‌دهد. برای نقاط واقع در نیمکره شمالی، این مقدار فاصله واقعی از استوا است. برای نیمکره جنوبی، برای جلوگیری از اعداد منفی، به خط استوا مقدار قراردادی ۱۰,۰۰۰,۰۰۰ متر اختصاص داده می‌شود. این مقدار نیز معادل محور Yها است.

بنابراین، هر نقطه در سیستم UTM با یک سه‌تایی مشخص می‌شود: (شماره زون، مختصات شرقی، مختصات شمالی).

دقت سیستم UTM به قدری بالاست که با استفاده از گیرنده‌های GPS دقیق (مانند دستگاه‌های مورد استفاده در نقشه‌برداری)، می‌توان مختصات یک نقطه را با خطایی کمتر از یک سانتی‌متر تعیین کرد. این دقت حیرت‌انگیز، دلیل اصلی استفاده از نقشه UTM در امور ثبتی و قضایی است، جایی که حتی یک سانتی‌متر جابجایی مرز می‌تواند منجر به اختلافات بزرگ شود.

کاربردهای نقشه UTM

قدرت واقعی نقشه UTM در کاربردهای گسترده و متنوع آن نهفته است. این سیستم ستون فقرات بسیاری از فعالیت‌های مهندسی و مدیریتی مدرن است.

1. امور ثبتی و ملکی: مهم‌ترین کاربرد در ایران، تهیه نقشه UTM ملک برای ارائه به سازمان ثبت اسناد و املاک کشور است. این نقشه برای صدور سند تک‌برگ، تعیین حدود دقیق زمین، جلوگیری از تعارض و تجاوز به املاک مجاور الزامی است.
2. پروژه‌های عمرانی و ساختمانی: از پیاده‌سازی فونداسیون یک ساختمان تا طراحی و اجرای پروژه‌های عظیمی مانند سد، راه، پل و خطوط انتقال نیرو، همگی به مختصات دقیق UTM برای جانمایی صحیح عوارض نیاز دارند.
3. مدیریت شهری و شهرداری‌ها: شهرداری‌ها از نقشه‌های UTM برای مدیریت کاربری اراضی، صدور پروانه ساخت، برنامه‌ریزی شهری، مدیریت شبکه معابر و خدمات شهری (آب، برق، گاز) استفاده می‌کنند.
4. کشاورزی دقیق: کشاورزان مدرن با استفاده از GPS و نقشه‌های UTM، می‌توانند به صورت دقیق بخش‌های مختلف مزرعه خود را برای آبیاری، کوددهی و سم‌پاشی مدیریت کرده و بهره‌وری را به حداکثر برسانند.
5. محیط زیست و منابع طبیعی: برای مدیریت جنگل‌ها، پایش تغییرات اقلیمی، کنترل مناطق حفاظت‌شده و مطالعه پوشش گیاهی، نقشه‌های UTM ابزاری حیاتی هستند.
6. امور نظامی و ناوبری: همانطور که اشاره شد، این سیستم در اصل برای مقاصد نظامی طراحی شده و همچنان به طور گسترده برای ناوبری زمینی، هوایی و دریایی استفاده می‌شود.
7. سیستم اطلاعات جغرافیایی (GIS): نقشه UTM زیربنای اصلی بسیاری از تحلیل‌های مکانی در نرم‌افزارهای GIS است. تمام داده‌های مکانی برای تحلیل باید در یک سیستم مختصات یکسان باشند و UTM یکی از رایج‌ترین انتخاب‌هاست.

طبق قوانین فعلی سازمان ثبت اسناد و املاک کشور، ارائه نقشه UTM با مهر کارشناس رسمی دادگستری یا مهندس نقشه‌بردار عضو نظام مهندسی برای هرگونه اقدام ثبتی روی املاک (تفکیک، افراز، تجمیع و صدور سند) الزامی است. این قانون به شفاف‌سازی مالکیت‌ها و کاهش چشمگیر دعاوی ملکی کمک کرده است.

مزایا و محدودیت‌های نقشه یو تی ام

هیچ سیستمی کامل نیست و UTM نیز از این قاعده مستثنی نیست. آگاهی از نقاط قوت و ضعف آن به ما کمک می‌کند تا بدانیم چه زمانی استفاده از آن مناسب است.

مزایا:

• دقت بالا: مختصات متری امکان محاسبات دقیق فواصل و مساحت‌ها را فراهم می‌کند.
• جهانی و استاندارد: در سراسر جهان (به جز قطب‌ها) قابل استفاده است و یک زبان مشترک ایجاد می‌کند.
• سادگی در محاسبات: کار با مختصات کارتزین صفحه‌ای بسیار ساده‌تر از محاسبات روی کره (طول و عرض جغرافیایی) است.
• انطباق با GPS و GIS: به راحتی با دستگاه‌های GPS و نرم‌افزارهای GIS یکپارچه می‌شود.

محدودیت‌ها:

• اعوجاج (Distortion): فرآیند مسطح کردن کره زمین ذاتاً باعث ایجاد اعوجاج در مقیاس، مساحت و زوایا می‌شود. هرچند UTM این اعوجاج را در هر زون به حداقل می‌رساند، اما در لبه‌های زون‌ها این خطا بیشتر است.
• ناپیوستگی در مرز زون‌ها: پروژه‌هایی که در مرز دو زون قرار می‌گیرند (مانند یک خط لوله طویل)، با چالش ناپیوستگی مختصات مواجه می‌شوند و نیازمند راهکارهای خاصی هستند.
• عدم پوشش قطب‌ها: این سیستم برای مناطق قطبی (بالای ۸۴ درجه شمالی و پایین ۸۰ درجه جنوبی) طراحی نشده و در آنجا از سیستم UPS (Universal Polar Stereographic) استفاده می‌شود.

نقشه UTM توسط چه کسانی تهیه می‌شود؟

تهیه یک نقشه UTM دقیق و معتبر یک کار تخصصی است و باید توسط افراد و نهادهای ذیصلاح انجام شود.

مهندسین نقشه‌بردار و کارشناسان رسمی دادگستری

این افراد متخصصانی هستند که با اصول نقشه‌برداری، کار با تجهیزات دقیق مانند گیرنده‌های GPS چندفرکانسه و قوانین ثبتی آشنایی کامل دارند. آن‌ها با حضور در محل ملک، برداشت میدانی را انجام داده و پس از پردازش داده‌ها، نقشه نهایی را با مهر و امضای خود تأیید می‌کنند. این مهر، اعتبار قانونی به نقشه می‌بخشد.

سازمان‌های متولی

• سازمان نقشه‌برداری کشور: این سازمان مسئولیت ایجاد و نگهداری زیرساخت‌های ژئودتیک کشور و تولید نقشه‌های پوششی در مقیاس‌های مختلف را بر عهده دارد.
• سازمان ثبت اسناد و املاک کشور: به عنوان اصلی‌ترین مصرف‌کننده نقشه‌های UTM ملکی، این سازمان استانداردهای لازم برای تهیه و ارائه این نقشه‌ها را تعیین می‌کند.

هزینه تهیه نقشه UTM عوامل موثر بر قیمت نهایی

یکی از سوالات پرتکرار این است که هزینه تهیه یک نقشه UTM چقدر است. قیمت نهایی به عوامل متعددی بستگی دارد و نمی‌توان یک عدد ثابت برای آن اعلام کرد:

• مساحت ملک: هرچه ملک بزرگتر باشد، به نقاط برداشتی بیشتر و زمان طولانی‌تری نیاز است.
• پیچیدگی ملک: املاک با شکستگی‌ها و زوایای زیاد (قناس) نسبت به املاک چهارگوش، کار بیشتری می‌طلبند.
• موقعیت ملک: دسترسی به ملک (شهری، روستایی، کوهستانی) و فاصله آن از دفتر کارشناس بر هزینه تأثیر دارد.
• نوع کاربری و هدف: نقشه برای ارائه به شهرداری با نقشه برای امور ثبتی ممکن است جزئیات و تعرفه‌های متفاوتی داشته باشد.
• پوشش گیاهی و وجود مانع: وجود درختان انبوه یا ساختمان‌های بلند می‌تواند دریافت سیگنال GPS را دشوار کرده و زمان عملیات میدانی را افزایش دهد.

قیمت دستگاه UTM نقشه‌برداری چقدر است؟

این سوال نیز بسیار رایج است. باید توجه داشت که “دستگاه UTM” یک عبارت عامیانه است. منظور از آن، گیرنده‌های GNSS/GPS دقیق نقشه‌برداری است. قیمت دستگاه UTM نقشه‌برداری بسیار متغیر است و به برند (Leica, Trimble, Topcon)، دقت، تعداد فرکانس و تکنولوژی‌های به کار رفته بستگی دارد. این قیمت می‌تواند از چند صد میلیون تومان برای مدل‌های پایه تا بیش از یک میلیارد تومان برای دستگاه‌های پیشرفته متغیر باشد. به همین دلیل، هزینه خدمات نقشه‌برداری بخشی از هزینه استهلاک این تجهیزات گران‌قیمت را نیز پوشش می‌دهد.

در جستجوی چگونه نقشه UTM بگیریم، مراقب افراد سودجو و فاقد صلاحیت باشید. تهیه نقشه با GPS موبایل یا دستگاه‌های دستی ارزان‌قیمت، فاقد دقت لازم و اعتبار قانونی برای ارائه به سازمان‌های دولتی است. حتماً از خدمات مهندسین دارای پروانه اشتغال و مهر معتبر استفاده کنید.

جمع‌بندی: نقشه UTM، کلید پروژه‌های دقیق و بدون خطا

در این مقاله جامع، آموختیم که نقشه UTM چیست و چگونه این سیستم مختصات جهانی به ستون فقرات پروژه‌های مدرن تبدیل شده است. از تعریف مفاهیم پایه مانند زون، Easting و Northing گرفته تا بررسی کاربردهای حیاتی در امور ملکی و عمرانی، اکنون شما یک دید کامل و ۳۶۰ درجه نسبت به این ابزار قدرتمند دارید.

به یاد داشته باشید که نقشه UTM فقط مجموعه‌ای از اعداد روی کاغذ نیست؛ بلکه شناسنامه‌ای دقیق و سندی معتبر است که از سرمایه شما محافظت کرده و راه را برای توسعه‌ای پایدار و بدون خطا هموار می‌سازد. سرمایه‌گذاری برای تهیه یک نقشه دقیق توسط یک متخصص، همیشه ارزان‌تر از هزینه‌هایی است که از عدم دقت ناشی می‌شود.
