آیا می‌دانستید دقیق‌ترین و مدرن‌ترین برج‌های جهان، موفقیت خود را مدیون علمی هستند که دقت آن با میلی‌متر سنجیده می‌شود؟ ساخت هر سازه‌ای، از یک ویلای کوچک تا یک آسمان‌خراش غول‌پیکر، بدون حضور متخصصان و ابزارهای دقیق نقشه برداری در ساختمان، چیزی جز یک ریسک پرهزینه و خطرناک نیست.
تصور کنید فونداسیون ساختمان شما دقیقاً در مرز قانونی زمین قرار گیرد، ستون‌ها کاملاً شاقول و در محل دقیق خود اجرا شوند و هیچ مغایرتی بین نقشه طراحی و سازه اجرا شده وجود نداشته باشد. این آرامش خاطر و دقت میلی‌متری، جادوی علم نقشه برداری (Surveying) است. این تخصص، زبان مشترک بین دنیای ایده‌های روی کاغذ (نقشه‌های معماری و سازه) و دنیای واقعی (محل پروژه) است.
با درک صحیح از کاربرد نقشه برداری در عمران، شما می‌توانید از بروز خطاهای فاجعه‌بار، دوباره‌کاری‌های پرهزینه و اختلافات حقوقی با همسایگان جلوگیری کنید. پروژه‌ای که بر پایه داده‌های دقیق نقشه برداری بنا شود، نه تنها ایمن‌تر و اقتصادی‌تر است، بلکه ارزش نهایی آن نیز به مراتب بالاتر خواهد بود. این همان مزیتی است که مهندسان و سازندگان حرفه‌ای را از دیگران متمایز می‌کند.
در این راهنمای جامع، ما به بررسی صفر تا صد نقشه برداری ساختمان می‌پردازیم؛ از تعریف اولیه و روش‌ها گرفته تا مراحل اجرایی دقیق و تکنولوژی‌های نوین. اگر به دنبال ساخت‌وسازی اصولی و بدون نقص هستید، این مقاله نقشه راه شماست.
تعریف کلی نقشه برداری ساختمان
نقشه برداری در ساختمان، شاخه‌ای تخصصی از علم نقشه برداری در مهندسی عمران است که به اندازه‌گیری دقیق مشخصات هندسی زمین و عوارض آن و پیاده‌سازی طرح‌ها و نقشه‌ها بر روی زمین می‌پردازد. به زبان ساده‌تر، مهندس نقشه بردار، چشم و خط‌کش پروژه ساختمانی است. او اطلاعات خام زمین (مانند ابعاد، پستی و بلندی‌ها، موقعیت عوارض طبیعی و مصنوعی) را به داده‌های قابل فهم و قابل استفاده برای تیم طراحی و اجرا تبدیل می‌کند. بدون این داده‌های دقیق، طراحی یک سازه کارآمد و اجرای صحیح آن تقریباً غیرممکن است. این علم تضمین می‌کند که آنچه روی کاغذ طراحی شده، با دقت میلی‌متری در دنیای واقعی ساخته شود.
بیشتر بخوانید: دوره جامع فنون ساب اسمبلی کامپوزر
معرفی روش های مختلف نقشه برداری ساختمان
بسته به مرحله پروژه، هدف و مقیاس کار، از روش‌های مختلفی برای نقشه برداری استفاده می‌شود. هر روش، ابزارها و کاربردهای خاص خود را دارد.
نقشه برداری زمینی (Ground Surveying)
این رایج‌ترین روش در پروژه‌های ساختمانی است. در این متد، مهندس نقشه بردار با استفاده از تجهیزاتی مانند توتال استیشن (دوربین) و GPS/GNSS در محل پروژه مستقر شده و نقاط را به صورت مستقیم برداشت یا پیاده‌سازی می‌کند. برای مثال، تعیین گوشه‌های دقیق یک زمین (تثبیت بِر و کف) یا پیاده‌سازی محل دقیق آکس ستون‌ها روی فونداسیون، نمونه‌ای از کاربرد این روش است.
فتوگرامتری (Photogrammetry)
در این روش، با استفاده از تصاویر هوایی که توسط پهپاد (Drone) یا هواپیما گرفته می‌شود، مدل‌های سه‌بعدی و نقشه‌های دقیق از محوطه‌های بزرگ تولید می‌شود. نقشه برداری در شهرسازی و پروژه‌های عمرانی بزرگ مانند راهسازی یا محوطه‌سازی‌های وسیع، از کاربران اصلی این تکنیک هستند. تصور کنید برای طراحی یک شهرک مسکونی نیاز به نقشه توپوگرافی دقیق از یک تپه دارید؛ فتوگرامتری با پهپاد این کار را در کوتاه‌ترین زمان ممکن انجام می‌دهد.
اسکن لیزری (Laser Scanning)
این یک تکنولوژی پیشرفته است که با ارسال میلیون‌ها پرتو لیزر در ثانیه، یک مدل سه‌بعدی بسیار دقیق و متراکم از وضعیت موجود یک فضا یا ساختمان ایجاد می‌کند. این مدل که به آن «ابر نقاط» (Point Cloud) می‌گویند، برای تهیه نقشه‌های «As-Built» (وضع موجود) از ساختمان‌های قدیمی جهت بازسازی یا کنترل کیفیت سازه‌های پیچیده کاربرد فوق‌العاده‌ای دارد.
نکته مهم: انتخاب روش مناسب نقشه برداری به عوامل متعددی مانند ابعاد پروژه، دقت مورد نیاز، بودجه و زمان‌بندی بستگی دارد. در بسیاری از پروژه‌های ساختمانی مدرن، ترکیبی از این روش‌ها (مثلاً استفاده از پهپاد برای تهیه نقشه اولیه و استفاده از توتال استیشن برای پیاده‌سازی جزئیات) به کار گرفته می‌شود.
فرآیند نقشه برداری ساختمان
فرآیند کلی نقشه برداری یک پروژه ساختمانی را می‌توان به یک چرخه سه‌مرحله‌ای تقسیم کرد که از قبل از شروع طراحی آغاز شده و تا پایان عملیات ساختمانی ادامه می‌یابد:
- مرحله پیش از ساخت (برداشت): در این فاز، مهندس نقشه بردار وضعیت فعلی زمین را با تمام جزئیات برداشت می‌کند. این شامل تهیه نقشه توپوگرافی (نمایش پستی و بلندی‌ها)، تعیین مساحت دقیق، مشخص کردن مرزهای زمین و موقعیت عوارض موجود (مانند درختان، ساختمان‌های مجاور، تأسیسات شهری و…) می‌شود. این نقشه، بوم سفیدی است که معمار و مهندس سازه، طرح خود را بر روی آن خلق می‌کنند.
- مرحله حین ساخت (پیاده‌سازی و کنترل): این مهم‌ترین و پرکاربردترین بخش نقشه برداری در ساختمان است. پس از نهایی شدن طرح‌ها، وظیفه نقشه بردار، انتقال این طرح‌ها از دنیای دیجیتال به دنیای واقعی است. پیاده‌سازی آکس‌ها، کنترل گودبرداری، جانمایی فونداسیون و ستون‌ها، و کنترل شاقولی بودن دیوارهای برشی، همگی در این مرحله انجام می‌شود.
- مرحله پس از ساخت (برداشت وضع موجود – As-Built): پس از اتمام پروژه، یک نقشه نهایی از آنچه ساخته شده تهیه می‌شود که به آن نقشه «ازبیلت» می‌گویند. این نقشه، سند دقیقی از وضعیت نهایی سازه است و برای نگهداری، تعمیرات آینده و دریافت گواهی‌های پایان کار ضروری است.
مراحل نقشه برداری ساختمان
اگر بخواهیم فرآیند بالا را به مراحل اجرایی خرد کنیم، صفر تا صد نقشه برداری ساختمان به شکل زیر خواهد بود:
- مرحله اول نقشه برداری توپوگرافی و UTM: اولین قدم، تهیه نقشه ۱/۲۰۰۰ یا ۱/۵۰۰ از وضعیت زمین و ثبت آن در سیستم مختصات جهانی (UTM) برای ارائه به شهرداری و سازمان‌های مربوطه است.
- مرحله دوم تعیین بِر و کف: نقشه بردار، خطوط تراز ارتفاعی و مرزهای دقیق ملک (بِر) را بر اساس دستور نقشه شهرداری روی زمین مشخص و میخ‌کوبی می‌کند.
- مرحله سوم کنترل گودبرداری: در این مرحله، حجم عملیات خاکی محاسبه شده و صحت ابعاد و عمق گودبرداری بر اساس نقشه‌های سازه کنترل می‌شود.
- مرحله چهارم پیاده‌سازی آکس‌ها و فونداسیون: پس از اجرای بتن مگر، نقشه بردار محل دقیق محورهای ستون (آکس) و نوارهای فونداسیون را با دقت میلی‌متری روی زمین پیاده می‌کند.
- مرحله پنجم کنترل بیس پلیت‌ها و بولت‌ها: قبل از نصب اسکلت فلزی، محل دقیق بیس پلیت‌ها و بولت‌ها توسط دوربین نقشه برداری کنترل می‌شود تا از بروز خطا در نصب ستون‌ها جلوگیری شود.
- مرحله ششم کنترل شاقولی ستون‌ها: پس از نصب هر ستون یا اجرای هر طبقه از سازه بتنی، نقشه بردار با دوربین، انحراف ستون‌ها از حالت قائم (شاقول) را اندازه‌گیری و گزارش می‌کند تا قبل از پیشرفت کار، خطاها اصلاح شوند. این مرحله یکی از حیاتی‌ترین بخش‌های کاربرد نقشه برداری در عمران است.
- مرحله هفتم تهیه نقشه‌های نهایی (As-Built): در انتهای کار، یک برداشت کامل از سازه اجرا شده صورت می‌گیرد تا انطباق آن با نقشه‌های طراحی تایید شود.
مزایای استفاده از نقشه برداری در ساختمان سازی
سرمایه‌گذاری روی خدمات نقشه برداری، یک هزینه نیست، بلکه یک بیمه‌نامه دقیق برای جلوگیری از خسارت‌های میلیون‌ها تومانی است. مهم‌ترین مزایا عبارتند از:
- دقت و کاهش خطا: حذف خطاهای انسانی ناشی از استفاده از روش‌های سنتی (مانند مترکشی‌های بلند یا شاقول دستی) و تضمین اجرای دقیق نقشه‌ها.
- جلوگیری از تجاوز به املاک مجاور: تعیین دقیق مرزهای ملک از بروز اختلافات حقوقی و دعاوی ملکی که می‌تواند پروژه را برای ماه‌ها متوقف کند، جلوگیری می‌کند.
- بهینه‌سازی طراحی: ارائه نقشه توپوگرافی دقیق به معمار، به او اجازه می‌دهد تا طراحی بهینه‌تری با توجه به شیب و عوارض زمین ارائه دهد که می‌تواند منجر به کاهش حجم عملیات خاکی شود.
- افزایش سرعت اجرا: با پیاده‌سازی دقیق و سریع نقاط توسط نقشه بردار، سرعت تیم اجرایی افزایش یافته و از دوباره‌کاری‌ها جلوگیری می‌شود.
- کنترل کیفیت و ایمنی: کنترل مداوم المان‌های سازه‌ای مانند ستون‌ها و دیوارها، کیفیت نهایی و ایمنی سازه را به شکل چشمگیری تضمین می‌کند.
طبق یک برآورد تجربی در پروژه‌های ساختمانی، به ازای هر ۱ ریال هزینه برای خدمات نقشه برداری دقیق در فاز اجرا، می‌توان از ۱۰ ریال هزینه ناشی از دوباره‌کاری و اصلاح خطاها جلوگیری کرد. این یک بازگشت سرمایه ۱۰۰۰ درصدی است که اهمیت این علم را به خوبی نشان می‌دهد.
روش قیمت‌گذاری نقشه برداری ساختمان
هزینه خدمات نقشه برداری یک عدد ثابت نیست و به عوامل متعددی بستگی دارد. درک این عوامل به شما کمک می‌کند تا برآورد دقیق‌تری از هزینه‌ها داشته باشید:
- نوع خدمات: تعرفه تهیه نقشه توپوگرافی با هزینه کنترل شاقولی ستون‌ها یا پیاده‌سازی آکس‌ها متفاوت است. معمولاً خدمات به صورت آیتمی یا پکیج کلی ارائه می‌شوند.
- مساحت و ابعاد پروژه: طبیعتاً هرچه مساحت زمین و تعداد طبقات ساختمان بیشتر باشد، حجم کار و در نتیجه هزینه افزایش می‌یابد.
- پیچیدگی پروژه: نقشه برداری یک سازه با طراحی هندسی نامنظم و پیچیده، به مراتب زمان‌برتر و گران‌تر از یک ساختمان با پلان ساده و مکعبی است.
- تجهیزات مورد استفاده: استفاده از تکنولوژی‌های پیشرفته مانند اسکنر لیزری یا پهپاد، هزینه بیشتری نسبت به دوربین‌های توتال استیشن معمولی دارد.
- موقعیت پروژه: دوری یا نزدیکی پروژه به دفتر شرکت نقشه برداری و شرایط محیطی (مانند کار در مناطق صعب‌العبور) می‌تواند بر هزینه ایاب و ذهاب و سختی کار تأثیر بگذارد.
هشدار: در انتخاب مهندس نقشه بردار، صرفاً به دنبال پایین‌ترین قیمت نباشید. خطای یک نقشه بردار غیرحرفه‌ای می‌تواند خسارت‌هایی به مراتب سنگین‌تر از کل هزینه خدمات نقشه برداری به پروژه شما تحمیل کند. همواره تخصص، تجربه و کیفیت تجهیزات را در اولویت قرار دهید.
ابزارها و تکنولوژی های نوین در نقشه برداری ساختمان
علم نقشه برداری نیز مانند سایر حوزه‌های مهندسی به سرعت در حال پیشرفت است. ابزارهای مدرن، دقت، سرعت و کارایی را به شکل چشمگیری افزایش داده‌اند.

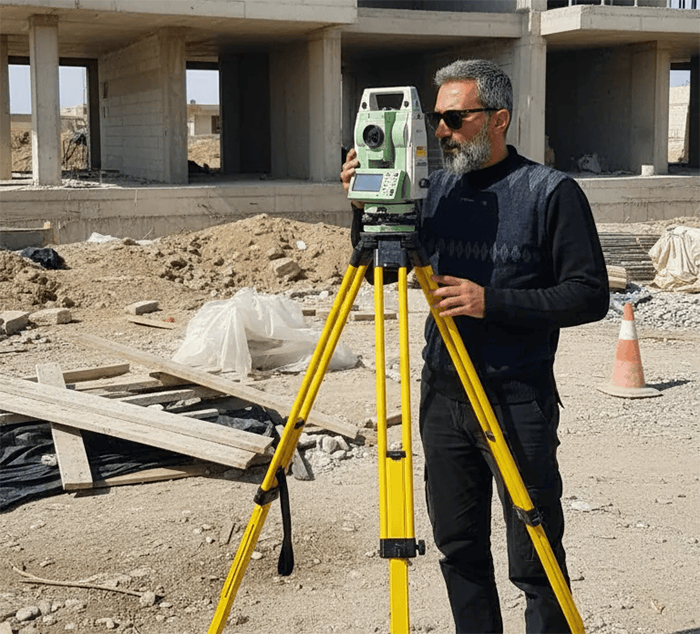

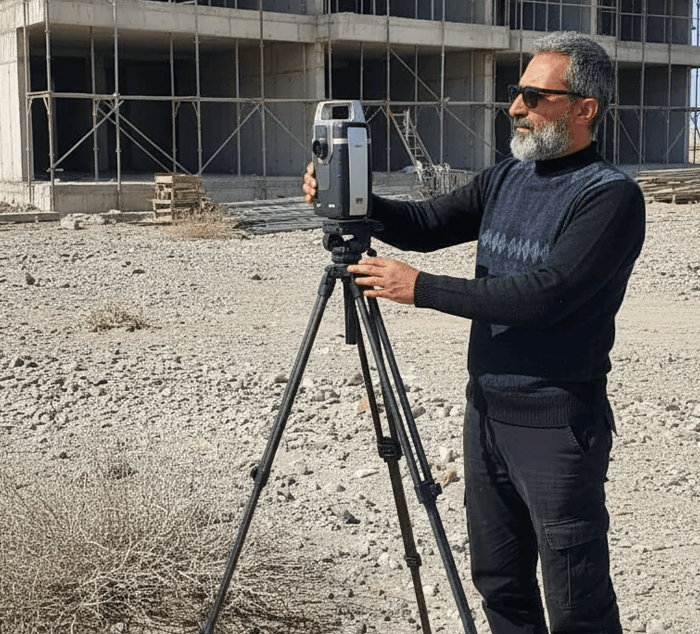

- توتال استیشن (Total Station): این ابزار که به «دوربین نقشه برداری» مشهور است، اسب کاری پروژه‌های ساختمانی است. این دستگاه ترکیبی از یک تئودولیت الکترونیکی (برای اندازه‌گیری زوایا) و یک فاصله‌یاب لیزری (EDM) است و می‌تواند مختصات سه‌بعدی نقاط را با دقت میلی‌متری برداشت کند.
- گیرنده‌های GNSS/GPS: این گیرنده‌ها با دریافت سیگنال از ماهواره‌های موقعیت‌یاب جهانی (مانند GPS آمریکا، GLONASS روسیه و…)، مختصات دقیق نقاط را در سیستم جهانی تعیین می‌کنند. این ابزار برای تهیه نقشه‌های UTM و جانمایی کلی پروژه کاربرد دارد.

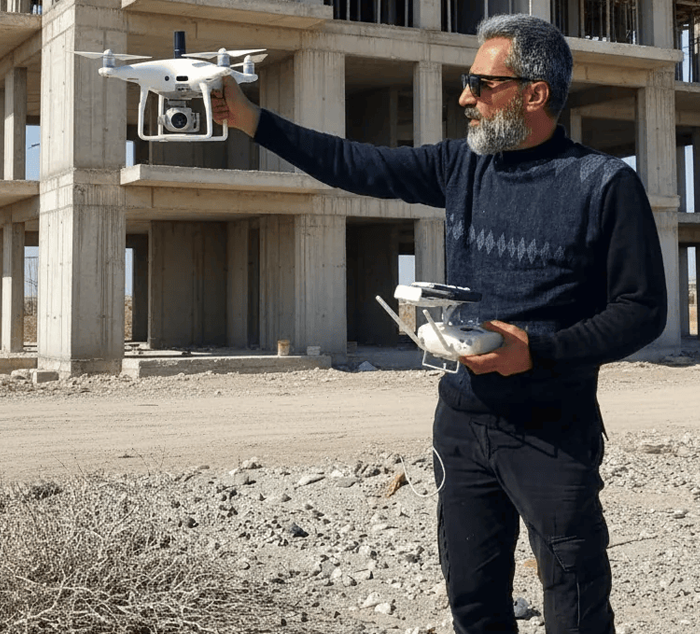

- پهپادها (Drones/UAVs): پهپادهای مجهز به دوربین‌های باکیفیت، انقلابی در تهیه نقشه‌های توپوگرافی و مدل‌های سه‌بعدی از مناطق وسیع ایجاد کرده‌اند.
- اسکنرهای لیزری سه‌بعدی: این تکنولوژی پیشرفته، دقیق‌ترین و کامل‌ترین برداشت را از وضعیت موجود یک سازه ارائه می‌دهد و در پروژه‌های بازسازی، مرمت آثار باستانی و کنترل کیفیت صنعتی بی‌رقیب است.
- نرم‌افزارهای تخصصی: تمام داده‌های جمع‌آوری شده توسط این ابزارها، در نهایت وارد نرم‌افزارهای قدرتمندی مانند Autodesk Civil 3D می‌شوند. در این نرم‌افزارها، محاسبات، ترسیم نقشه‌ها، تحلیل‌ها و مدل‌سازی‌های نهایی انجام می‌گیرد.
نقشه برداری، ستون فقرات یک ساخت‌وساز موفق
همانطور که دیدیم، نقشه برداری در ساختمان یک فرآیند تشریفاتی یا هزینه‌بر اضافی نیست، بلکه ستون فقرات یک پروژه مهندسی دقیق و موفق است. از اولین گام یعنی شناخت زمین تا آخرین مرحله یعنی تحویل ساختمان، این مهندسان نقشه بردار هستند که با ابزارهای دقیق خود، صحت و سلامت هندسی پروژه را تضمین می‌کنند. درک اهمیت این تخصص و استفاده از خدمات حرفه‌ای در این زمینه، بهترین سرمایه‌گذاری برای ساخت آینده‌ای ایمن و پایدار است.
